在圖像傳感器的市場和應用端,小像素、高分辨率逐漸成為市場趨勢。在這樣的趨勢下,背照式的傳感器(BSI)受到市場的重視和需求。相對于傳統前照式傳感器(FSI),背照式傳感器的像素本身的元件和金屬電路都被放置到硅基板(Photodiode)背面,讓元件和金屬電路不會再阻擋光路,除了靈敏度提高外,也同時解決了像素尺寸微小化和擴大光學視角響應方面的重要難題。當然,前照式傳感器還是有著成本上的顯著優勢。為了可以在成本和效能上取得佳化,晶相光電與供應鏈緊密合作,開發建立 SOI-BSI 技術,研發 SOI-BSI 產品,提供成本與效能最佳解決方案,開發同時也特別著重提供NIR+近紅外靈敏度提升(850nm & 940nm)的解決方案。
? ? 2021年晶相光電推出 JX-K305 BSI背照式,NIR+近紅外加強,五百萬傳感器產品。
? ? BSI 背照式產品特點如下:
成像更清晰:光路短,損耗小,量子效應高,感光面積大。像素縮小,解析度提升。
功能更強勁:更多可布線面積,實現片上系統,近紅外靈敏度提升。
BSI 背照式產品在應用的時候,應該使用大口徑透鏡。
BSI 產品具有更寬的CRA角度,以提高整體靈敏度。
BSI 產品將獲得更好的著色性能,從而提高邊緣周圍的靈敏度。
? ??NIR+近紅外加強產品特點如下:
850nm QE值提升3倍
940nm QE值提升5倍

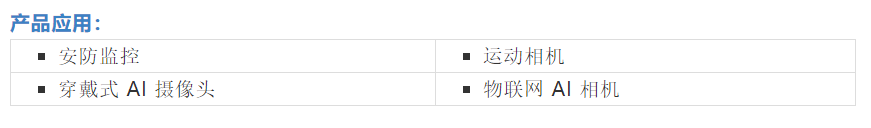

?晶相光電推出的 JX-K305 是一款采用背照式(BSI)技術的 2.2 微米圖像傳感器,該技術能夠提升近紅外靈敏度,實現優異的圖像質量。這款傳感器提供了業界更具成本效益的背照式(BSI)解決方案,適用于物聯網、工業、商業和住宅領域的安防監控攝像機,能夠捕捉5M圖像。憑借卓越的暗光靈敏度,JX-K305 即使在惡劣的照明條件下也能生成優質數字圖像和超高清2K視頻。這種性能對于安防應用至關重要。
????JX-K305 適用于監控范圍更廣的應用,能夠以 30?幀?/秒的速度拍攝5M(2592x1944)分辨率的視頻,同時也支持HDR 15fps。這款傳感器采用 1/2.5 英寸光學尺寸和芯片級封裝(CSP)。JX-K305 的功耗低于 150?毫瓦,并且具有高量子效率(QE),有助于降低系統功耗。其主光角(CRA)高達 12 度,可讓安裝廣角鏡頭的模塊變得更薄,實現精準的無干擾監控。

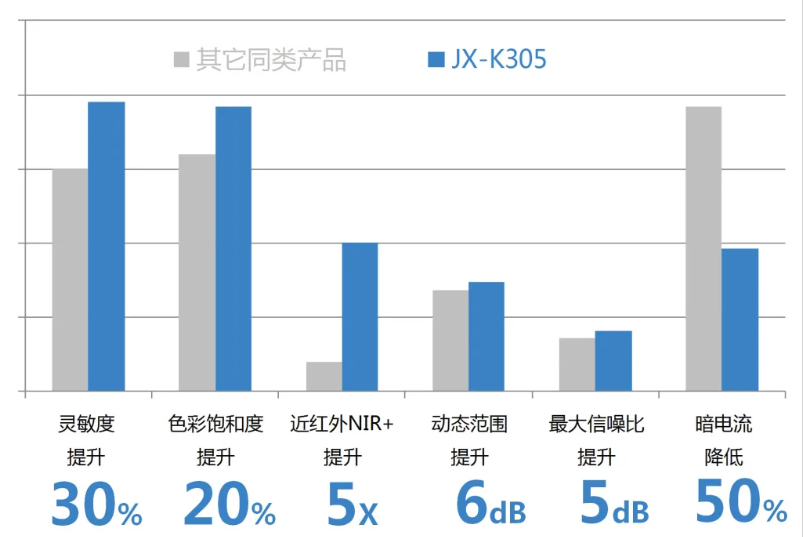

????JX-K305 相較于其它同類產品,成像品質有顯著提升。靈敏度提升30%,高達2600 mV/lux-sec。色彩飽和度提升20%。近紅外 NIR+ 850nm、940nmQE值提升5倍。動態范圍提升6dB,高達72.4 dB。最大信噪比 Max SNR 提升5dB。暗電流減少50%,降至3.2 mV/sec @ 45°C。

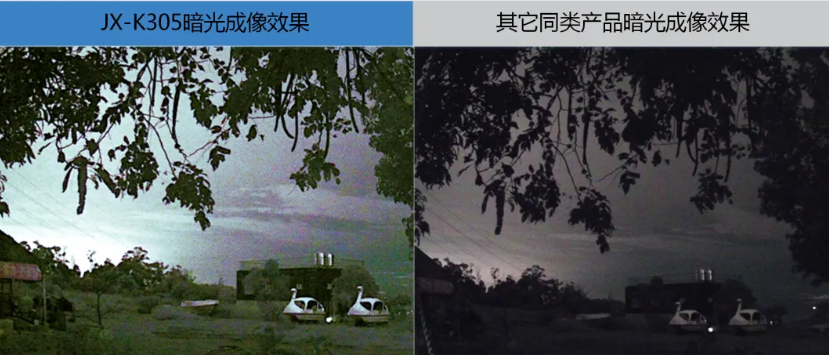

??JX-K305 不僅白天能提供色彩艷麗的影像,暗光下的全彩效果更佳。
